国产a片免费播放_亚洲久久影院_五月天黄色av_韩日精品无码久久久_日韩视频五区_欧美色成人

化学成分

NAS 625

	C	Si	Mn	P	S	Ni	Cr	Mo	Al	TI	Fe	Co	Nb
最小	―	―	―	―	―	58.0	20.0	8.0	―	―	―	―	3.15
最大	0.01	0.50	0.50	0.015	0.015	―	23.0	10.0	4.0	4.0	5.0	1.0	4.15

NAS 625

	C	Si	Mn	P	S	Ni	Cr	Mo	Al	TI	Fe	Co	Nb
最小	―	―	―	―	―	58.0	20.0	8.0	―	―	―	―	3.15
最大	0.01	0.50	0.50	0.015	0.015	―	23.0	10.0	4.0	4.0	5.0	1.0	4.15



物理性能

比热(J/kg?K)		410
电阻率(μΩ?cm)		1.29
热传导率(W/m?K)		9.8
平均热膨胀系数(10-6/℃)	20–100℃	12.8
纵向弹性模量(MPa)		20.4 x 104
刚性模量(MPa)		78.8 x 104
强磁性		无
熔点(℃)		1290-1350



机械性能

室温机械性能

ASTM B443 Grade 1  NAS 625

	0.2%屈服强度 (N/mm2)	抗拉强度 (N/mm2)	延伸率 (%)	硬度 (HRB)
冷轧板、带材	≧ 414	≧ 827	≧ 30	―
热轧板(70mm以下)	≧ 379	≧ 758	≧ 30	―
冷轧板(9.5mm以下)	≧ 379	≧ 758	≧ 30	―

ASTM B443 Grade 2  NAS 625

0.2%屈服强度 (N/mm2)	抗拉强度 (N/mm2)	延伸率 (%)	硬度 (HRB)
≧ 276	≧ 690	≧ 30	―

JIS G4902 NCF625

	0.2%屈服强度 (N/mm2)	抗拉强度 (N/mm2)	延伸率 (%)	硬度 (HRB)
大于0.5mm小于3.0mm	≧ 415	≧ 830	≧ 30	―
大于3.0mm小于70mm	≧ 380	≧ 760	≧ 30	―

JIS G4902 NCF625

0.2%屈服强度 (N/mm2)	抗拉强度 (N/mm2)	延伸率 (%)	硬度 (HRB)
≧ 275	≧ 690	≧ 30	―



	0.2%屈服强度 (N/mm2)	抗拉强度 (N/mm2)	延伸率 (%)	硬度 (HRB)
热轧板 11mmt	407	826	62	HB 201
冷轧板 2.5mmt	392	832	57	HV 197

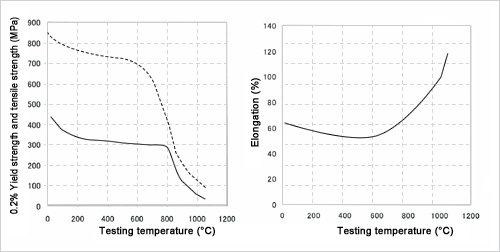

高温强度



耐腐蚀性

试验条件：浸泡时间24小时，试验溶液7%H₂SO₄ + 3%HCL + 1%FeCl₃ + 1%CuCl₂
使用多齿夹子形成缝隙



焊接性

NAS 625不适于氧气乙炔焊接，但其它焊接方法可采用，焊接性与SUS 304基本相同。对焊接凝固裂纹的敏感性高于SUS 304，低于SUS 310。

用途

化工成套设备、核电站、海洋设备、喷气飞机发动机部件、飞机材料、热处理炉材料、蒸发器等。
