国产a片免费播放_亚洲久久影院_五月天黄色av_韩日精品无码久久久_日韩视频五区_欧美色成人

化学成分

NAS H840

	C	Si	Mn	P	S	Ni	Cr	Al	Ti
最小	―	―	―	―	―	18	18	―	―
最大	0.08	1.00	1.00	0.030	0.015	22	22	0.60	0.60



物理性能

比热(J/kg?K)		450
电阻率(μΩ?cm)		90.0
热传导率(W/m?K)		13.0
热扩散率(m2/s)		3.7 x 10-6
平均热膨胀系数(10-6/℃)	20–300℃	16.7
	20–500℃	17.4
	20–800℃	18.6
	20–1000℃	19.4



机械性能

室温机械性能

0.2%屈服强度 (N/mm2)	抗拉强度 (N/mm2)	延伸率 (%)	硬度 (HRB)
≧ 205	≧ 520	≧ 30	≦ 170

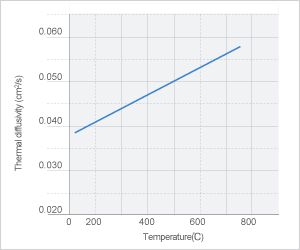

NAS H840的热扩散率的温度依赖性

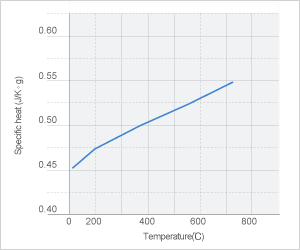

NAS H840的比热的温度依赖性

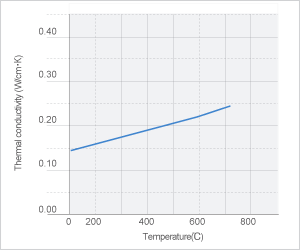

NAS H840的热传导率的温度依赖性

高温强度

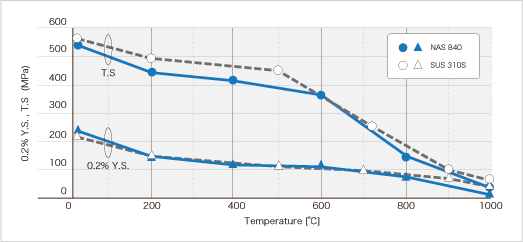

NAS H840的0.2%屈服强度与抗拉强度的温度依赖性

耐酸腐蚀性能

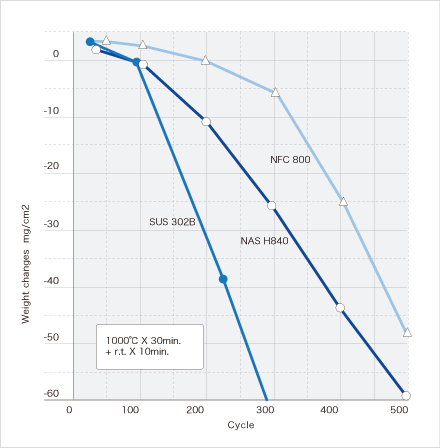

各种合金的循环氧化性(重量变化)

耐腐蚀性

	试验I	试验II
	20% NaCl + 1% Na2Cr2O7 (boiled for 330 hr)	30% MgCl2 (boiled for 110 hr)
NAS H840	No SCC	No SCC
NCF800	No SCC	No SCC
SUS316	SCC	SCC
SUS304	SCC	SCC



焊接性

NAS H840具有良好的焊接性。在等离子焊接后的弯曲试验和30%拉伸试验中未开裂。

辐射率

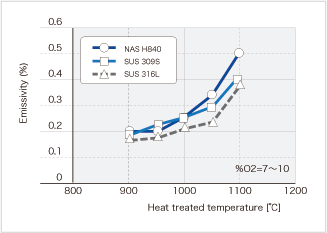

加热温度对各种合金辐射率的影响(在LGp燃烧炉中保持5分钟)
