国产a片免费播放_亚洲久久影院_五月天黄色av_韩日精品无码久久久_日韩视频五区_欧美色成人

国产a片免费播放_亚洲久久影院_五月天黄色av_韩日精品无码久久久_日韩视频五区_欧美色成人

国产a片免费播放_亚洲久久影院_五月天黄色av_韩日精品无码久久久_日韩视频五区_欧美色成人

欢迎来到上海奔来金属材料有限公司 全国热线:400-658-2728 请登录 | 免费注册 | 联系我们 | 设为首页

奔来资讯
产品中心 /page.html

您当前位置：首页 > 产品中心 >>  高温镍合金 >>  日本冶金
日本冶金NAS NW276板材、圆棒【NAS NW276现货】
发布时间:2025-11-01 09:37:58 | 浏览次数：


NAS NW276——与Hastelloy® C-276相匹敌的合金——是为Ni-Cr-Mo合金，在氧化性、还原性环境下均具有极佳的耐腐蚀性。此合金通过减少C、Si含量，控制受热部的抑制热影响区碳化物析出，提高了耐腐蚀性?；谡庖惶匦裕惴河τ糜诨こ商咨璞傅榷窳踊肪?。本公司可供应合金现货：圆棒、板材、锻件、特殊尺寸可订货！

上海奔来金属报价

化学成分

NW 0276

  C Si Mn P S Ni Cr Mo Fe Co W V
最小 ― ― ― ― ― ― 14.5 15.0 4.0 ― 3.0 ―
最大 0.010 0.08 1.0 0.04 0.03 残 16.5 17.0 7.0 2.5 4.5 0.35

UNS N10276

  C Si Mn P S Ni Cr Mo Fe Co W V
最小 ― ― ― ― ― ― 14.5 15.0 4.0 ― 3.0 ―
最大 0.010 0.08 1.0 0.04 0.03 残 16.5 17.0 7.0 2.5 4.5 0.35



物理性能

比热(J/kg?K) 436
电阻率(μΩ?cm) 130.0
热传导率(W/m?K) 10.8
热扩散率(m2/s) 2.8 x 10-6
平均热膨胀系数(10-6/℃) 20–100℃ 12.2
20–200℃ 12.5
20–300℃ 12.9
20–400℃ 13.2
20–500℃ 13.6
纵向弹性模量(MPa) 21.1 x 104
刚性模量(MPa) 80.8 x 104
强磁性 无
熔点(℃) 1325-1369



机械性能

NW0276

0.2%屈服强度
(N/mm2) 		抗拉强度
(N/mm2) 		延伸率
(%) 		硬度
(HRB)
≧ 275 ≧ 690 ≧ 40 ―

UNS N10276

0.2%屈服强度
(N/mm2) 		抗拉强度
(N/mm2) 		延伸率
(%) 		硬度
(HRB)
≧ 283 ≧ 690 ≧ 40 ≦ (100)

示例

  0.2%屈服强度
(N/mm2) 		抗拉强度
(N/mm2) 		延伸率
(%) 		硬度
(HRB)
热轧钢材 14mmt 372 763 71 83
冷轧钢材 12mmt 319 738 76 83
冷轧钢材 2mmt 366 785 61 86



耐腐蚀性

耐点腐蚀性能

合金 临界点腐蚀温度(CPT)
6%FeCl3 + 1%HCl 水溶液
(ASTM G48 方法C) 		Green death溶液
NAS NW276 > 120℃ > 120℃
NAS 254N 80℃ 80℃
NAS 329J3L 50℃ 45℃
SUS 316L 10℃ 25℃

抗缝隙腐蚀性能

合金 临界点腐蚀温度(CCT)
6%FeCl3 + 1%HCl 水溶液
(ASTM G48 方法D) 		Green death溶液
NAS NW276 100℃ 110℃
NAS 254N 40℃ 45℃
NAS 329J3L 25℃ 30℃
SUS 316L < 0℃ < 0℃

试验条件：

  • 1) ASTM G48 方法C：试验时间72小时
  • 2) ASTM G48 方法D：试验时间72小时，使用多齿夹子形成缝隙
  • 3) Green death 溶液浸泡：试验时间24小时，试验溶液 7%H2SO4 + 3%HCl + 1%FeCl3 + 1%CuCl2，缝隙腐蚀试验使用多齿夹子形成缝隙

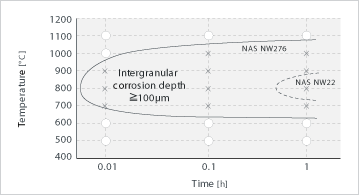

耐晶间界腐蚀性

Image: 耐晶间界腐蚀性

试验条件：ASTM G28 方法A
试验时间24小时，沸腾50%H2SO4 - Fe2 (SO4)3水溶液

耐酸腐蚀性能

试液 温度
(℃) 		浓度
(%) 		腐蚀速度(g/m2?hr)
NAS NW276 NAS 254N* NAS 329J3L* SUS 316L
H2SO4 80 5 0.02 0.02 0.00 1.10
10 0.03 0.02 0.14 2.92
20 0.04 1.16 3.33 20.1
40 0.06 1.78 250.5 291.3
60 0.08 1.86 263.1 72.0
80 0.03 2.82 90.4 11.1
沸腾 5 0.10 1.43 0.61 5.45
10 0.16 2.49 3.30 18.0
20 0.33 6.18 76.2 108.7
40 1.44 21.0 271.7 297.8
HCl 80 0.1 0.00 0.00 0.00 0.01
1.0 0.02 0.00 0.01 2.45
2.0 0.03 3.15 19.0 6.66
3.0 0.33 12.8 51.5 13.6
沸腾 0.1 0.00 0.00 0.00 0.01
1.0 0.23 0.13 4.82 6.32
2.0 0.91 27.8 56.7 33.6
3.0 1.64 54.2 145.2 69.1

试验条件：试验时间24小时

腐蚀速度单位由g/m2?h换算成mm/y
mm/y = g/m2?h × 8.76/d (d为密度)
[d] NAS NW276：8.90g/cm3, NAS 254N：8.06g/cm3, NAS 329J3L：7.80g/cm3, SUS 316L：7.98g/cm3

* NAS 254N：23Cr-25Ni-5.5Mo-0.2N (超级奥氏体不锈钢)

* NAS 329J3L：22.5Cr-5.3Ni-3.2Mo-0.16N (双相不锈钢)

抗应力腐蚀开裂性能

合金 MgCl2浓度(下段为沸点℃)
20% (108) 25% (110) 30% (115) 35% (126) 38% (134) 42% (142)
NAS NW276 ○ ○ ○ ○ ○ ○
NAS 254N ○ ○ ○ ○ ○ ○
NAS 329J3L ○ ○ × × × ×
SUS 316L ○ × × × × ×

试验条件：
用沸腾MgCl2水溶液浸泡，试验时间300小时、使用U型弯曲试样
○：未开裂
×：应力腐蚀开裂



焊接性

可适用使用与不锈钢一样的常规焊接方法。焊料请使用同质金属的焊料。焊接后不必进行热处理。

热处理

固溶处理温度为1150～1170℃，热处理后必须急冷。

用途

热交换器、离心分离机、干燥机、反应槽、制盐成套设备、排烟脱硫装置


关于奔来

公司新闻

产品中心

服务中心

企业二维码
上海奔来金属材料有限公司
Copyright@2003-2016 benlai all rights reserved
备案编号：沪ICP备16023899号-1 合作伙伴：上海奔来金属 上海工商		 网站建设：创世网络
国产a片免费播放_亚洲久久影院_五月天黄色av_韩日精品无码久久久_日韩视频五区_欧美色成人
最新天堂AV| 亚洲五码导航| 成人一级AV| 亚州一级a片高清| 日韩性交免费观看| 日本一级片免费| BBW久久久| 性生活毛片| 色情五月亭亭| 美国无码A片| av无码导航| 国产乱人视频| 黄色搞B视频| 亚洲AV25页| 亚洲黄av| 超碰国产97| AV亚色在线| 久久久久久久亚洲AV| 日本久久久久久久| 能看的黄色av| a片日韩| 看色A片级| !日韩AV免费播放| 超碰日本人妻| 日本a黄| 日韩三级Av| 学生妹91| 日韩欧丝袜无码电影| 超碰人人妻人人澡人人爽| 91免费国产网站| 人妻香蕉视频在线| 嫩草五月天激情| 色情淫秽一级AV| 日本三级不卡| 东北黄色妇女网站| 亚洲天堂操逼视频| 黄色AV录像| AV无码无播放器| 人妻无码片| 特级黄免费| A级片黄色网络|
