耐腐蚀性
与SUS 304、SUS 316L等普通奥氏体不锈钢以及NAS 329J3L(UNS S32205)、NAS 64等双相不锈钢相比，NAS 74N具有更佳的耐局部腐蚀性(耐点腐蚀性、耐缝隙腐蚀性)和耐酸腐蚀性。

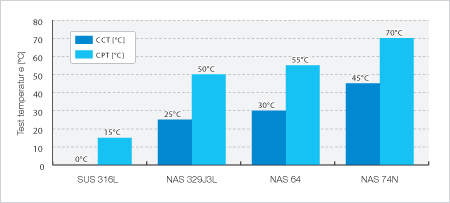

耐点腐蚀性能和耐缝隙腐蚀性能
耐酸腐蚀性能
对各种酸的耐腐蚀性(试验时间：24小时)
|
|
浓度
|
温度
|
腐蚀速度(CPT)
|
|
NAS 74N
|
NAS 64
|
NAS 329J3L
|
SUS 316L
|
|
H2SO4
|
10%
|
沸腾
|
2.25
|
3.64
|
3.70
|
19.70
|
|
HCl
|
1%
|
沸腾
|
0.02
|
0.03
|
5.41
|
6.94
|
|
HNO3
|
60%
|
沸腾
|
0.06
|
0.08
|
0.11
|
0.17
|
|
H3PO4
|
80%
|
沸腾
|
2.83
|
4.99
|
5.52
|
25.00
|
|
CH3COOH
|
80%
|
沸腾
|
< 0.01
|
< 0.01
|
< 0.01
|
< 0.01
|

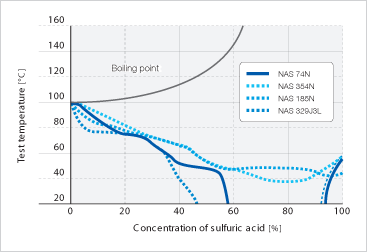

硫酸中的等腐蚀曲线(腐蚀速度< 0.1mm/y)

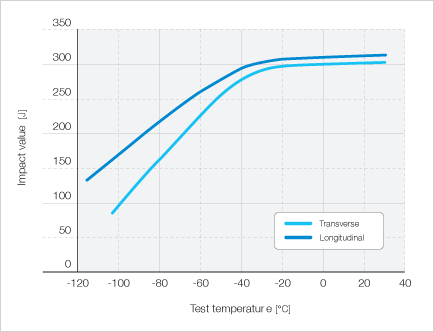

朔性加工性
由于与SUS 304相比屈服强度高、延伸率小，在冷加工时应加以注意。
焊接性
请将焊道间温度控制在100℃以下，以抑制金属间化合物的生成。无需预热。请使用UNS S32750专用焊料。
热处理
固溶处理温度为1080℃～1120℃，热处理后必须急冷。冷却速度应尽量快，必须缩短暴露于脆化温度范围(475℃脆性温度范围、σ脆性温度范围)的时间。
酸洗
酸洗使用硝酸和氢氟酸混合液。由于与SUS 304相比，NAS 74N的氧化皮会稍难以去除，因此，可在酸洗前进行短时间碱浸泡，或者如有可能对其进行喷丸处理则更加有效。
