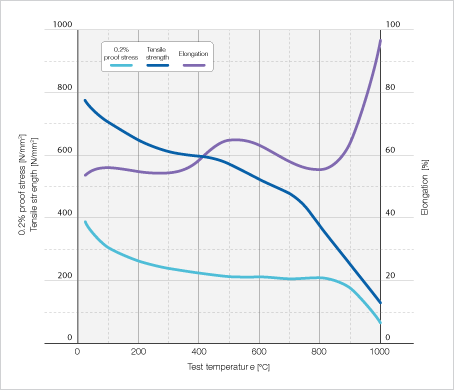

耐腐蚀性
由于其Cr、Mo含量高，在高浓度氯离子环境下耐点腐蚀性能、耐间隙腐蚀性能极高。
由于其Ni含量高，其耐应力腐蚀开裂性能也超强。

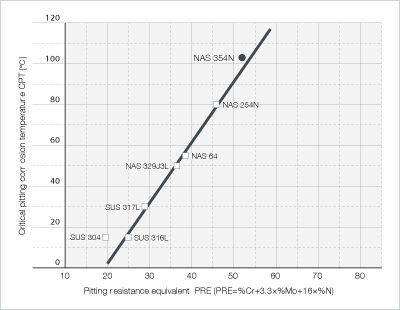

耐点腐蚀性能
耐应力腐蚀开裂性能
|
条件
|
有无发生开裂
|
|
MgCl2
|
20% Boil, 300hr
|
NO SCC
|
|
25% Boil, 300hr
|
NO SCC
|
|
30% Boil, 300hr
|
NO SCC
|
|
35% Boil, 300hr
|
NO SCC
|
|
42% Boil, 300hr
|
NO SCC
|
试验方法：U型弯曲试样，2mmt, #500 表面加工
朔性加工性
冷加工与热加工处理与SUS 304、SUS 316等标准奥氏体不锈钢大体相同，但由于其强度较高，在冷加工和热加工时都应加以注意。
焊接性
NAS 354N的焊接与标准奥氏体不锈钢一样，可采用手工电弧焊、TIG焊接及等离子焊接。焊料请使用哈氏®合金C系列。
切削性
由于Ni含量较高，NAS 354N的切削性不如普通奥氏体不锈钢，但优于镍基合金。切削请尽量使用超硬合金工具，将推进速度调慢，加大切削深度为上策。
热处理
NAS 354N为奥氏体不锈钢，热处理可采用与标准奥氏体不锈钢同样的方式。常规固溶处理条件为1125～1175℃，水冷。
酸洗
酸洗使用硝酸和氢氟酸混合液。由于NAS 354N耐腐蚀性比304高，氧化皮会稍难以去除，因此，可在酸洗前进行短时间碱浸渍，或者如有可能对其进行喷丸(喷射金属微粒)处理则更加有效。
