耐腐蚀性
2.4858由于富含Cr、Mo、Cu，对氧化性酸和非氧化性酸均有良好的耐全面腐蚀性能。尤其对硫酸具有极高的耐腐蚀性。由于Cr、Mo、Ni含量高，在氯化物环境下的耐点腐蚀性能、耐间隙腐蚀性能、耐应力腐蚀开裂性能比SUS 316L更优异。2.4858将炭含量控制在极低水准，焊接时不易敏化，且晶间腐蚀敏感性较低。

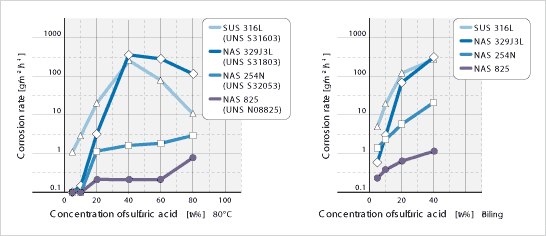

耐硫酸腐蚀性

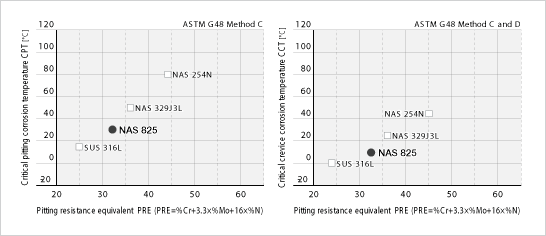

耐点腐蚀性能和耐间隙腐蚀性能
耐应力腐蚀开裂性能
沸腾氯化镁溶液中的应力腐蚀开裂试验结果(U型弯曲试样，浸泡300小时)
|
|
SUS 316L
|
NAS 329J3L
|
2.4858
|
NAS 254N
|
|
沸腾 42% MgCl2*
|
×
|
×
|
×
|
×
|
|
沸腾 35% MgCl2*
|
×
|
×
|
○
|
○
|
|
沸腾 25% MgCl2*
|
×
|
○
|
○
|
○
|
|
沸腾 20% MgCl2*
|
○
|
○
|
○
|
○
|
○: 未开裂
×: 应力腐蚀开裂
*JIS G0576“不锈钢应力腐蚀开裂试验方法”
耐晶间腐蚀性

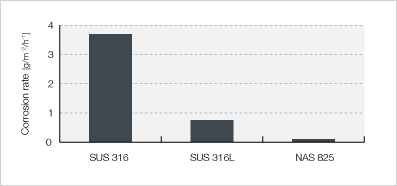

晶间腐蚀试验结果(JIG G0572)(试验溶液：沸腾50%H2SO4-Fe2(SO4)3，120小时，、敏化热处理条件：650℃ ×2 小时)

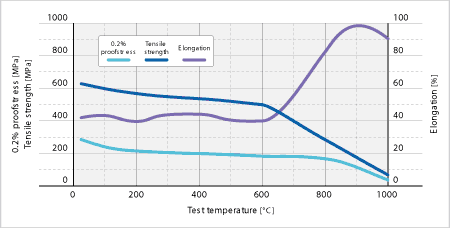

朔性加工性
热加工和冷却的加工性能与标准奥氏体不锈钢大体相同。
焊接性
2.4858的焊接与标准奥氏体不锈钢一样，可采用TIG焊接、MIG焊接以及手工电弧焊。焊条推荐使用Inconel® 625、DNiCrMo-3。
切削性
切削性与标准奥氏体不锈钢大体相同。切削请使用高速钢工具或超硬合金工具，将推进速度调慢，加大切削深度为上策。
热处理
热处理可采用与稳定型奥氏体不锈钢(SUS 321)同样的方式。
-
固溶热处理温度略低于SUS 304，为920～1030℃，水冷
酸洗
酸洗使用硝酸和氢氟酸混合液。由于2.4858耐腐蚀性比SUS 304高，氧化皮会稍难以去除，因此，可在酸洗前进行短时间碱浸渍，或者如有可能对其进行喷丸(喷射金属微粒)处理则更加有效。
