国产a片免费播放_亚洲久久影院_五月天黄色av_韩日精品无码久久久_日韩视频五区_欧美色成人

国产a片免费播放_亚洲久久影院_五月天黄色av_韩日精品无码久久久_日韩视频五区_欧美色成人

国产a片免费播放_亚洲久久影院_五月天黄色av_韩日精品无码久久久_日韩视频五区_欧美色成人

欢迎来到上海奔来金属材料有限公司 全国热线:400-658-2728 请登录 | 免费注册 | 联系我们 | 设为首页

奔来资讯
公司新闻 /page.html

您当前位置：首页 > 公司新闻 >>  产品技术
N06002-耐热合金N06002
发布时间:2025-02-20 17:05:40 | 浏览次数：


N06002现货：圆棒、板材、锻件、特殊尺寸可订货！

上海奔来金属报价


N06002——与Hastelloy® X相匹敌的合金——是固溶强化型镍基耐热合金，在1200℃高温下仍具有极高的强度和耐氧化性。由于具有极佳的加工性和焊接性，广泛用应用于燃气涡轮构件和各种加热炉部件等。

化学成分



ASTM B435 / UNS N06002

  C Si Mn P S Ni Cr Mo Co W Fe B
最小 0.05 ― ― ― ― ― 20.5 8.0 0.5 0.2 17.0 ―
最大 0.15 1.00 1.00 0.04 0.03 残 23.0 10.0 2.5 1.0 20.0 ―


物理性能

比热(J/kg?K) 434
电阻率(μΩ?cm) 113
热传导率(W/m?K) 10.9
平均热膨胀系数(10-6/℃) 25–200℃ 13.9
25–400℃ 14.5
25–600℃ 15.0
25–800℃ 15.9
25–1000℃ 16.7
纵向弹性模量(MPa) 19.5 x 104
强磁性 无
熔点(℃) 1290-1365

机械性能

室温机械性能

ASTM B435 / UNS N06002

0.2%屈服强度
(N/mm2) 		抗拉强度
(N/mm2) 		延伸率
(%) 		硬度
(HV) (HR)
≧ 240 ≧ 655 ≧ 35 ― ―




示例

  0.2%屈服强度
(N/mm2) 		抗拉强度
(N/mm2) 		延伸率
(%) 		硬度
(HV) (HR)
热轧板 6mmt 388 772 40 ― 204
冷轧板 1.2mmt 369 777 45 183 ―

冲击值

  时效处理条件 试验温度(℃) 冲击值(J/cm2)
固溶处理材料 成品状态 -196 138
-78 162
室温 184
固溶处理后时效处理材料 816℃ for 50 hr 室温 53
816℃ for 150 hr 室温 45
816℃ for 500 hr 室温 41

高温强度

高温特性

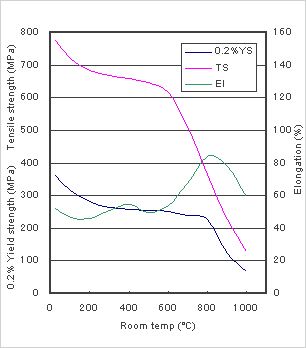

高温短时间拉伸试验

Image: 高温特性

蠕变断裂试验结果

N06002

试验温度(℃) 试验负荷(MPa) 断裂时间(hr) 断裂伸长(%)
816 110 24 8

示例

  试验温度(℃) 试验负荷(MPa) 断裂时间(hr) 断裂伸长(%)
热轧板 35t 816 110 63 76
热轧板 12t 816 110 77 97
冷轧板 3t 816 110 93 79
冷轧板 1.2t 816 110 67 74



朔性加工性

可成形性

下表为NAS HX(板厚1.5mm，固溶处理，No.2B精加工材料)的可成形性试验结果。

杯突值(mm) 极限拉伸比
10.3 2.10

可弯曲性

下面为NAS HX(板厚3mm，固溶处理，No.28B精加工材料)的弯曲试验结果。弯曲半径为 2t(t为公称板厚)，弯曲角度为180°。

Image: 未开裂



热处理

N06002的推荐固溶处理温度为1149℃～1177℃。(1149℃～1177℃为SAE AMS5536中规定的固溶处理温度。)
为了抑制析出物生成，热处理后必须急冷。

朔性加工性

N06002推荐热加工温度范围为982～1177℃。

N06002很容易进行冷加工。但与标准奥氏体不锈钢相比，加工时需要施加更大的力度。

不管是任何加工工艺，为了获得良好的蠕变性能，加工后必须先进行固溶处理然后才能使用。

焊接性

N06002具有良好的焊接性，与标准奥氏体不锈钢一样，可进行TIG焊接、MIG焊接以及手工电弧焊。

用途

燃气涡轮的燃烧缸、补燃器锥管以及其它各种部件、加热炉的风扇、转筒、拖盘、金属件以及其它各种部件等。

上海奔来【BENLAI】为了满足客户高质量标准，我们对流程操作不断监控、优化和完善。我们的质量管理系统通过了ISO9001:2000认证。



关于奔来

公司新闻

产品中心

服务中心

企业二维码
上海奔来金属材料有限公司
Copyright@2003-2016 benlai all rights reserved
备案编号：沪ICP备16023899号-1 合作伙伴：上海奔来金属 上海工商		 网站建设：创世网络
国产a片免费播放_亚洲久久影院_五月天黄色av_韩日精品无码久久久_日韩视频五区_欧美色成人
特级a级操逼网毛片| 狼人色综合| 日本一级黄色片免费上线| 亚洲啪啪啪网站| A级少妇电影福利| av三级有码无码| 激情无码五月天| www.av播放| 毛片小仙女| A片无码不卡| 有码七区| 蜜桃av超碰| 91网站黄| 国产精品免费69| 国产91精品久久久天天| av黄色网址在线观看| 国产av操一区| a片网站免费| 懂色A∨‘| 欧美精品久久久久久视频| AV色色资源| 啪啪啪av| 微shu女导航| 777一成人免费视频| avav黄色片子| 超碰人妻人人| 日韩无码高清久| 91超碰伊人| 美国AV三级片| 免费的成人毛片| 亚洲三级黄色| 精品自拍AⅤ| 亚洲天堂电影AV| 日韩AV片网站| 亚洲sese电影网站| 91无码欧美视频| 看91黄色的色色的视频| 91涩涩网| 日本伊人久久| 黄色av大全| 一级特黄性爱大片|
