国产a片免费播放_亚洲久久影院_五月天黄色av_韩日精品无码久久久_日韩视频五区_欧美色成人

国产a片免费播放_亚洲久久影院_五月天黄色av_韩日精品无码久久久_日韩视频五区_欧美色成人

国产a片免费播放_亚洲久久影院_五月天黄色av_韩日精品无码久久久_日韩视频五区_欧美色成人

欢迎来到上海奔来金属材料有限公司 全国热线:400-658-2728 请登录 | 免费注册 | 联系我们 | 设为首页

奔来资讯
公司新闻 /page.html

您当前位置：首页 > 公司新闻 >>  产品技术
2.4665-耐热合金2.4665
发布时间:2025-02-20 15:40:19 | 浏览次数：


2.4665现货：圆棒、板材、锻件、特殊尺寸可订货！

上海奔来金属报价


2.4665——与Hastelloy® X相匹敌的合金——是固溶强化型镍基耐热合金，在1200℃高温下仍具有极高的强度和耐氧化性。由于具有极佳的加工性和焊接性，广泛用应用于燃气涡轮构件和各种加热炉部件等。

化学成分

  C Si Mn P S Ni Cr Mo Co W Fe B
最小 0.05 ― ― ― ― ― 20.5 8.0 0.5 0.2 17.0 ―
最大 0.15 1.0 1.0 0.040 0.030 残 23.0 10.0 2.5 1.0 20.0 0.010




物理性能

比热(J/kg?K) 434
电阻率(μΩ?cm) 113
热传导率(W/m?K) 10.9
平均热膨胀系数(10-6/℃) 25–200℃ 13.9
25–400℃ 14.5
25–600℃ 15.0
25–800℃ 15.9
25–1000℃ 16.7
纵向弹性模量(MPa) 19.5 x 104
强磁性 无
熔点(℃) 1290-1365



机械性能

室温机械性能

2.4665

0.2%屈服强度
(N/mm2) 		抗拉强度
(N/mm2) 		延伸率
(%) 		硬度
(HV) (HR)
≧ 310 ≧ 724 ≧ 35 ― ―



示例

  0.2%屈服强度
(N/mm2) 		抗拉强度
(N/mm2) 		延伸率
(%) 		硬度
(HV) (HR)
热轧板 6mmt 388 772 40 ― 204
冷轧板 1.2mmt 369 777 45 183 ―

冲击值

  时效处理条件 试验温度(℃) 冲击值(J/cm2)
固溶处理材料 成品状态 -196 138
-78 162
室温 184
固溶处理后时效处理材料 816℃ for 50 hr 室温 53
816℃ for 150 hr 室温 45
816℃ for 500 hr 室温 41

高温强度

高温特性

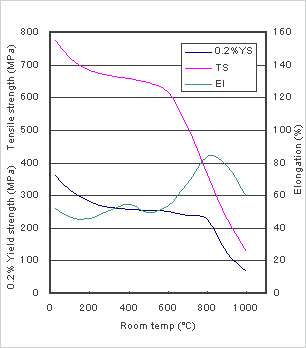

高温短时间拉伸试验

Image: 高温特性

蠕变断裂试验结果

2.4665

试验温度(℃) 试验负荷(MPa) 断裂时间(hr) 断裂伸长(%)
816 110 24 8

示例

  试验温度(℃) 试验负荷(MPa) 断裂时间(hr) 断裂伸长(%)
热轧板 35t 816 110 63 76
热轧板 12t 816 110 77 97
冷轧板 3t 816 110 93 79
冷轧板 1.2t 816 110 67 74



朔性加工性

可成形性

下表为2.4665(板厚1.5mm，固溶处理，No.2B精加工材料)的可成形性试验结果。

杯突值(mm) 极限拉伸比
10.3 2.10

可弯曲性

下面为2.4665(板厚3mm，固溶处理，No.28B精加工材料)的弯曲试验结果。弯曲半径为 2t(t为公称板厚)，弯曲角度为180°。

Image: 未开裂




热处理

2.4665的推荐固溶处理温度为1149℃～1177℃。(1149℃～1177℃为SAE AMS5536中规定的固溶处理温度。)
为了抑制析出物生成，热处理后必须急冷。


朔性加工性

2.4665推荐热加工温度范围为982～1177℃。

2.4665很容易进行冷加工。但与标准奥氏体不锈钢相比，加工时需要施加更大的力度。

不管是任何加工工艺，为了获得良好的蠕变性能，加工后必须先进行固溶处理然后才能使用。


焊接性

2.4665具有良好的焊接性，与标准奥氏体不锈钢一样，可进行TIG焊接、MIG焊接以及手工电弧焊。


用途

燃气涡轮的燃烧缸、补燃器锥管以及其它各种部件、加热炉的风扇、转筒、拖盘、金属件以及其它各种部件等。

上海奔来【BENLAI】为了满足客户高质量标准，我们对流程操作不断监控、优化和完善。我们的质量管理系统通过了ISO9001:2000认证。



关于奔来

公司新闻

产品中心

服务中心

企业二维码
上海奔来金属材料有限公司
Copyright@2003-2016 benlai all rights reserved
备案编号：沪ICP备16023899号-1 合作伙伴：上海奔来金属 上海工商		 网站建设：创世网络
国产a片免费播放_亚洲久久影院_五月天黄色av_韩日精品无码久久久_日韩视频五区_欧美色成人
久草在线成人动漫| 手机看片99黄| AV天天堂| 97人妻超碰| 亚洲AV黄色在线观看| 亚洲天堂久久| 黄色成人av| 特级黄色A级黄色毛片| 在线看A网址| 性爱视频a级片| 成人影视vs竹菊视频| 婷婷五月天性爱网| 日韩成人大片| 中国AV黄色片| 欧美日韩高清人人操| 精品一区二区三区四区| 日本不卡新2区| 超碰999久久| 日日嗨AV一区二区三区| 免费A片专区| 性交色图片区| 小色色色网| 日本黄色视| 好屌色欲| 久久4久久27| 日韩中文成人| 日韩AV色色色| 亚洲国产婷婷香蕉A片| 中文字幕av网| 亚洲天堂男人在线观看| AV免费网| 在线色AV导航| 十分钟免费黄色视频| 一屋色精品在线| 97影音先锋自拍| 成人一级黄色电影| 欧美日韩国产超碰在线| 日韩一级a片在线观看| 日韩不卡一区二区| 操逼网址在线观看视频| 91色有限视频导航|
