|
S7钢是一种耐冲击工具钢，其特点是淬透性较好，有较高的强度和回火稳定性，钢种综合性能良好。由于有较高的韧性和中温抗氧化性，所以既适合制造在较高温度、高冲击载荷下工作的工具、冲模，也适合制造锤锻模具。
>>成分规范
S7对应国标牌号为5Cr3MnSiMo1，成分一致。
|
标准
|
AISI
|
GB/T 1299-2014
|
DIN
|
|
牌号
|
S7
|
5Cr3MnSiMo1
|
1.2357
|
|
C
|
0.45~0.55
|
0.45~0.55
|
|
Si
|
0.20~1.00
|
0.20~0.50
|
|
Mn
|
0.20~0.90
|
0.50~0.80
|
|
P
|
≤0.030
|
≤0.030
|
|
S
|
≤0.030
|
≤0.030
|
|
Cr
|
3.00~3.50
|
3.00~3.60
|
|
Mo
|
1.30~1.80
|
1.20~1.60
|
|
V
|
≤0.35
|
0.05~0.25
|
>>商业牌号
S7牌号国内市场推广最为成功是美国Finkl的DRX。
>>钢材特性

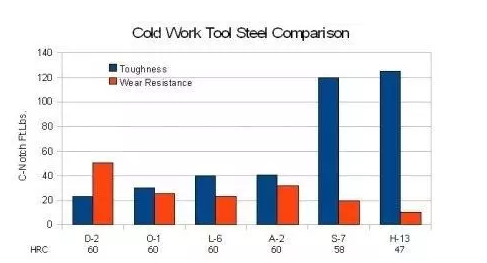

从硬度、耐磨及韧性三个指标（见下图）来看，S7的性能介于A2和H13之间，可弥补此二者之不足。
注：Toughtness=韧性，Wear Resistance=耐磨性。
>>硬度
S7应用的硬度一般在52~58HRC之间；如施以正确热处理，还可在此区间再提升1~2HRC。
>>用途
S7高强度、高韧性及高耐磨之特性，适用范围广泛，常用于气动工具、刀具及冷热模具。
|
