|
CARMO工具钢是一种多用途的空气硬化工具钢，具有良好的韧性和热处理时的优异尺寸稳定性。CARMO是O1油硬化工具钢和D2高碳高铬工具钢之间耐磨性的中间体。CARMO提供强度和韧性，工具性能，价格和各种产品形式的有效组合。
CARMO应用：冲头和模具，夹头，木工切削工具，注塑工具，定位销，锤子，工业刀具和量具
CARMO化学成分
|
碳
|
锰
|
硅
|
铬
|
钼
|
钒
|
|
1.00
|
0.75
|
0.30
|
5
|
1.00
|
0.25
|

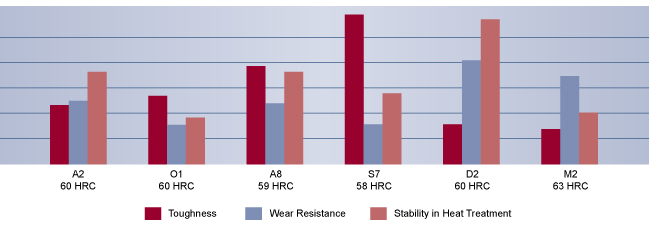

CARMO相对属性
CARMO物理特性
密度： 0.284 lb / in 3（7861 kg / m 3）
比重： 7.86
弹性模量： 30 x 10 6 psi（207GPa）
（207 GPa W / m /°K）
可加工性： 1％碳钢的70％
CARMO热处理说明
硬化
临界温度： Ac1：1460°F（793°C）
预热：以不超过400°F /小时（222°C /小时）的速率加热至1150-1250°F（621-677°C）并均衡。然后加热至1300-1400°F（704-760°C）。
奥氏体化（高温）：从预热中缓慢加热。熔炉或盐：1725-1750°F（941-954°C）第一英寸（25.4 mm）厚度浸泡30分钟，每增加一英寸（25.4 mm）浸泡15分钟。
淬火：空气，加压气体或中断油至150-125°F（66-51°C）。
注意：横截面尺寸超过3英寸（76.2毫米）的尺寸可能无法通过在静止空气中冷却而达到完全硬度。通常需要通过使用鼓风，加压气体或间断油淬火将淬火冷却速率提高到1400至900°F（760至482℃）。对于油淬火，淬火至黑色，约900°F（482℃），然后在静止空气中冷却至150-125°F（66-51℃）。

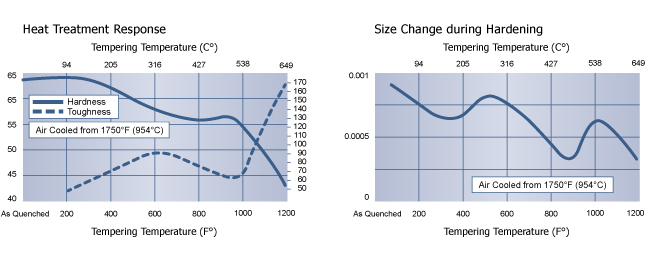

回火：淬火后立即回火。保持温度每英寸（25.4毫米）厚度1小时，最少2小时，然后空气冷却至环境温度。典型的回火范围为350至500°F（177至260°C）。
为了最大限度地减小横截面内部应力大于6英寸（152.4 mm）并提高热处理后EDM的工具的稳定性，强烈建议在回火温度下浸泡4到6小时。
深冷处理：有些人喜欢进行深冷处理，作为奥氏体化处理中淬火的延伸。其他人喜欢在回火后进行低温处理。
退火
退火必须在热加工后和再硬化之前进行。
以不超过400°F /小时（222°C /小时）至1550°F（843°C）的速率加热，并保持最高厚度每英寸（25.4mm）的温度1小时; 最少2小时。然后用炉子以不超过每小时50°F（28°C /小时）至1000°F（538°C）的速度缓慢冷却。继续在炉中或空气中冷却至环境温度。所得硬度应最大为235 HBW。
|
